Egenkontroll inom el har en tydligare rättslig ram än i de flesta andra yrken. Elinstallationsföretag ska enligt Elsäkerhetsverkets föreskrifter ha ett egenkontrollprogram som beskriver hur företaget säkerställer att arbetet utförs av rätt personer, på rätt sätt och att varje installation kontrolleras innan den tas i drift. Kontrollen före idrifttagning är den del av programmet som syns i varje enskilt uppdrag, och det är den som den här mallen dokumenterar.
Skillnaden mot den allmänna egenkontrollen enligt kontrollplanen är att elkontrollen bygger på mätningar. Ett kryss i rutan Jordfelsbrytare OK räcker inte; det är utlösningstiden i millisekunder, isolationsresistansen i megaohm och kontinuiteten i skyddsledaren som visar att anläggningen är säker. Mallen har därför plats för värdet, enheten och instrumentet vid varje punkt.

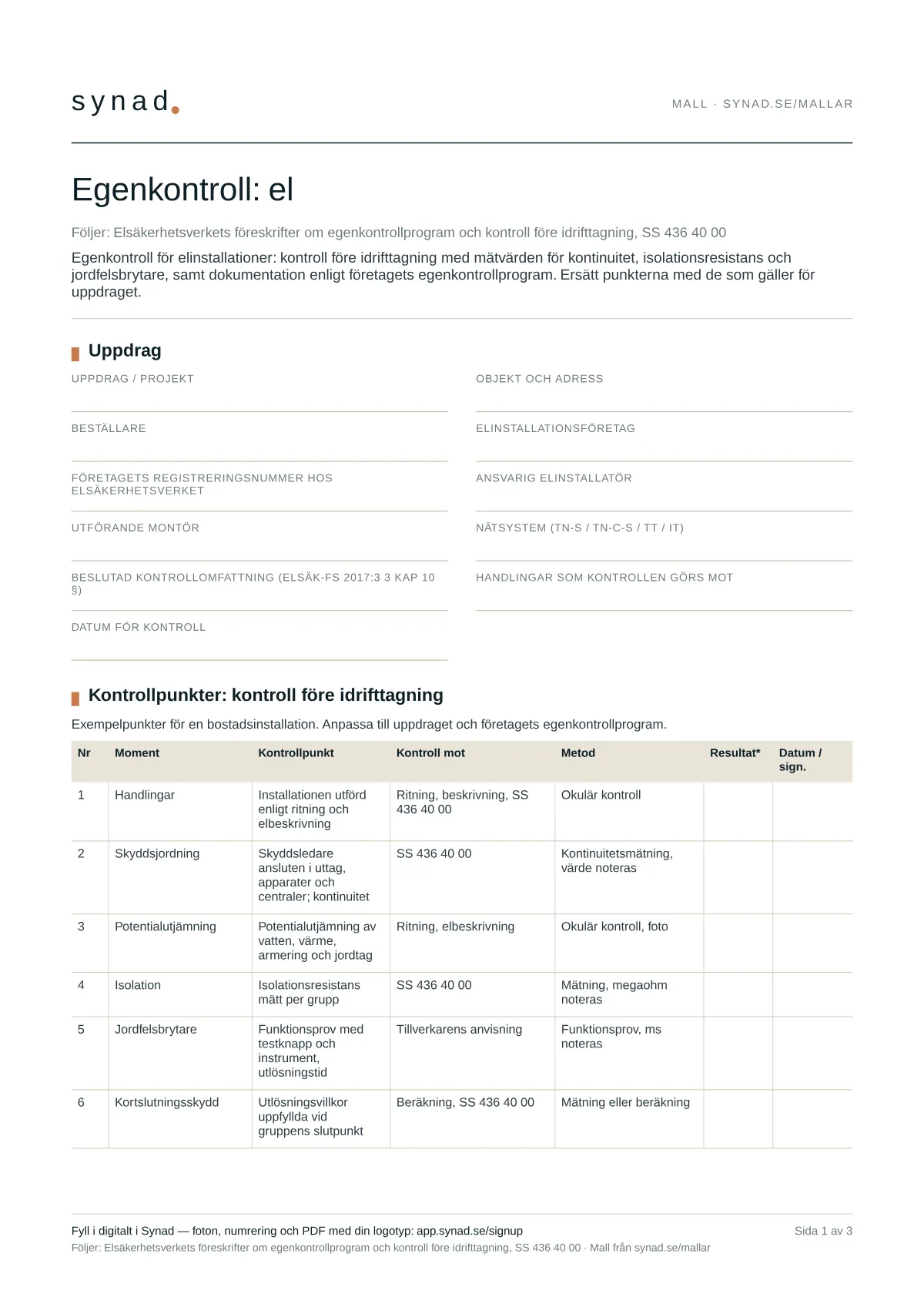

Ladda ner mallen (PDF och Excel)
3 sidor, 10 kB. Skriv ut eller fyll i på skärmen. Ingen registrering.
Vad egenkontrollprogrammet och kontrollen före idrifttagning ska täcka
Egenkontrollprogrammet är företagets styrande dokument: vilka typer av elinstallationsarbete företaget utför, vem som är elinstallatör för regelefterlevnad, hur kompetens säkerställs och hur kontrollen före idrifttagning går till. Det ska finnas innan arbetet börjar och kunna visas upp för Elsäkerhetsverket. Mallen på den här sidan är inte programmet, utan den checklista programmet hänvisar till.
Kontrollen före idrifttagning följer i praktiken elinstallationsreglerna SS 436 40 00 och omfattar okulär kontroll av utförandet, provning av skyddsledare och potentialutjämning, isolationsmätning, funktionsprov av jordfelsbrytare, kontroll av polaritet och utlösningsvillkor samt att dokumentationen, gruppförteckning och provningsprotokoll, är komplett. I våtrum och utomhus tillkommer områdesindelning och kapslingsklass.
Checklista: kontrollpunkter för el
Exempelpunkter för en bostadsinstallation. Anpassa till uppdraget och företagets egenkontrollprogram.
| Moment | Kontrollpunkt | Kontroll mot | Metod |
|---|---|---|---|
| Handlingar | Installationen utförd enligt ritning och elbeskrivning | Ritning, beskrivning, SS 436 40 00 | Okulär kontroll |
| Skyddsjordning | Skyddsledare ansluten i uttag, apparater och centraler; kontinuitet | SS 436 40 00 | Kontinuitetsmätning, värde noteras |
| Potentialutjämning | Potentialutjämning av vatten, värme, armering och jordtag | Ritning, elbeskrivning | Okulär kontroll, foto |
| Isolation | Isolationsresistans mätt per grupp | SS 436 40 00 | Mätning, megaohm noteras |
| Jordfelsbrytare | Funktionsprov med testknapp och instrument, utlösningstid | Tillverkarens anvisning | Funktionsprov, ms noteras |
| Kortslutningsskydd | Utlösningsvillkor uppfyllda vid gruppens slutpunkt | Beräkning, SS 436 40 00 | Mätning eller beräkning |
| Polaritet | Rätt polaritet i enfasuttag, rätt fasföljd i trefasuttag | SS 436 40 00 | Mätning |
| Centraler | Gruppförteckning uppdaterad, märkning, kapslingsklass för miljön | Ritning, IP-krav | Okulär kontroll, foto |
| Våtrum | Uttag och apparater placerade i rätt område med rätt IP-klass | SS 436 40 00, områdesindelning | Okulär kontroll, foto |
| Dokumentation | Provningsprotokoll upprättat och överlämnat, kontrollen signerad | Företagets egenkontrollprogram | Protokoll bifogas |
Samma punkter finns i PDF- och Excel-mallen ovan. Den allmänna checklistan per byggskede finns i guiden egenkontroll bygg — mall och checklista.
Så dokumenterar du egenkontrollen
- Fyll i uppdrag, objekt, ansvarig elinstallatör, företagets registreringsnummer hos Elsäkerhetsverket, nätsystem, beslutad kontrollomfattning enligt ELSÄK-FS 2017:3 3 kap 10 § och vilka handlingar kontrollen görs mot. Notera mätinstrument och senaste kalibrering.
- Gå igenom installationen per central och grupp. Skriv mätvärdet med enhet vid varje punkt, inte bara godkänt.
- Fotografera det som byggs in: potentialutjämning, skyddsledaranslutningar och genomföringar före inklädnad.
- Notera avvikelser som egna punkter med åtgärd, ansvarig och ny kontroll. Avvikelsen är inte stängd förrän den nya kontrollen är signerad.
- Signera, bifoga provningsprotokollet och lämna över till beställaren tillsammans med gruppförteckningen.
Vanliga frågor om egenkontroll el
Vad är ett egenkontrollprogram för el?
Ett dokument som varje elinstallationsföretag ska ha enligt Elsäkerhetsverkets föreskrifter. Det beskriver vilket elinstallationsarbete företaget utför, vem som är elinstallatör för regelefterlevnad, hur kompetensen hos de som utför arbetet säkerställs och hur varje installation kontrolleras innan den tas i drift. Checklistan på den här sidan är den kontroll programmet hänvisar till.
Måste jag göra kontroll före idrifttagning på en liten installation?
Ja. Kravet att kontrollera en elinstallation innan den tas i drift gäller allt elinstallationsarbete, oavsett omfattning. Omfattningen av mätningarna anpassas till installationen, men kontrollen ska göras och kunna visas upp.
Vilka mätvärden ska dokumenteras?
Minst kontinuitet i skyddsledare, isolationsresistans per grupp och jordfelsbrytarens utlösningstid, samt uppgift om instrumentet. Skriv värdet med enhet och det gränsvärde du bedömt mot. Där utlösningsvillkoret verifieras genom beräkning i stället för mätning, notera det.
Bygg din egen mall i Synad
Synad har ännu ingen färdig elmall i appen, men du bygger en egen mall från checklistan ovan på några minuter: lägg in punkterna en gång, så får varje uppdrag mätvärdesfält, foto per punkt, signatur och en PDF med din logotyp.
Läs också hur digital egenkontroll i Synad fungerar, eller se alla mallar i mallbiblioteket.
